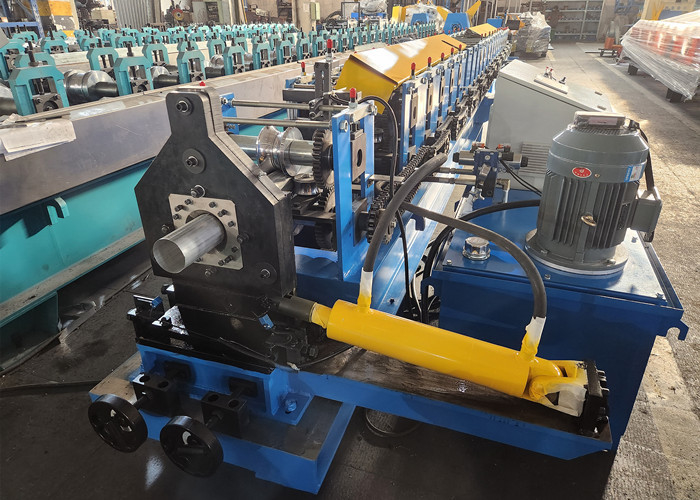

100mm γαλβανισμένος χάλυβας γύρω από τον κοινό ρόλο υδρορροών βροχής ραφών που διαμορφώνει τη μηχανή με τη μηχανή αγκώνων & Necking τελών σωλήνων τη μηχανή

100 mm Ζυγισμένο χάλυβα στρογγυλή συγκόλληση βροχή downpipe ρολό σχηματισμού μηχανή με αγκώνα μηχανή & σωλήνα Τμήμα Necking Machine

Σύντομη εισαγωγή

Αυτό το στρογγυλό ρολό σχηματισμού σωλήνα είναι σχεδιασμένο για την παραγωγή στρογγυλοπλέγμα συνδυασμό τύπου σωλήνα αποχέτευσης βροχής με100 χιλιοστάδιάμετρο.Πιστέψτε την εταιρεία βιομηχανίαςμπορεί επίσης να κάνει μηχανές για την παραγωγή75 χιλιοστά, 87 mm,120στρογγυλοί σωλήνες με πάχος 0,3-0,8 mm.

Ολόκληρη η γραμμή παραγωγής κατωτέρω σωλήνων από γαλβανισμένο χάλυβα περιέχει ένα κύριο μηχάνημα σχηματισμού κυλίνδρων σωλήνων, ένα μηχάνημα κάμψης σωλήνων (μηχανή αγκώνου) και ένα μηχάνημα κοψίματος του αγωγού.Το κύριο μηχάνημα σχηματισμού κυλίνδρων αποτελείται από αποσύρματο 3 τόνων, μονάδα τροφοδοσίας και καθοδήγησης, σταθμοί σχηματισμού κυλίνδρων, μονάδα ευθυγράμμισης, μονάδα υδραυλικής κοπής, ηλεκτρικό σύστημα κίνησης αλυσίδας, ηλεκτρικό σύστημα ελέγχου και υδραυλικό σύστημα κλπ.Η μηχανή κάμψης αγκώνα μπορεί να κάμψει τους σωλήνες σε90 μοίρεςΗ μηχανή κοπής συρρικνώνει τα άκρα του σωλήνα για να συνδεθούν εύκολα δύο σωλήνες.

Βασικές τεχνικές παραμέτρους μηχανής

1Αποσύρτης: 3 τόνων

2. Οδηγός τροφοδοσίας: χειροκίνητη ρύθμιση του υλικού για να ευθυγραμμίσει το κέντρο της μηχανής

3Στάσεις σχηματισμού: 24 σταθμοί

4Η ισχύς του κινητήρα: 5,5 kW.

5Τύπος κίνησης: ηλεκτρικό σύστημα αλυσιδωτής κίνησης

6Τύπος κοπής: υδραυλικός τύπος κοπής

7Σύστημα ελέγχου: Σύστημα ελέγχου PLC, PLC μάρκα Panasonic, Siemens ή άλλη μάρκα που ορίζεται από τον πελάτη

8Ταχύτητα σχηματισμού κυλίνδρων: 0-15m/min

9Διάμετρος σωλήνα: 100 mm

10Διάστημα κοπής: 3000 mm ή όπως απαιτείται

Περισσότερες Εικόνες για Αναφορά
