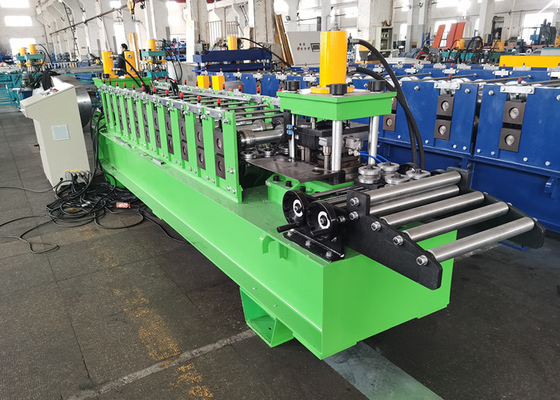

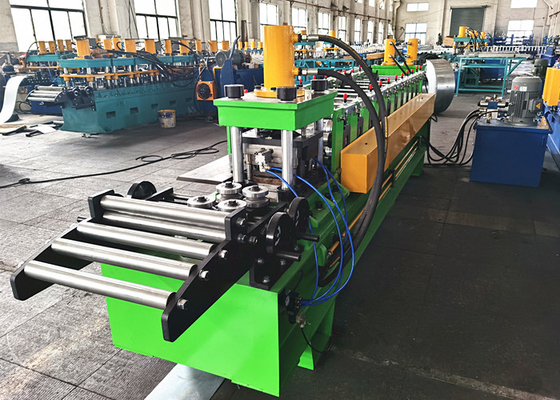

2 σε 1 τοπ ρόλο ραγών καπέλων DIN που διαμορφώνει τη μηχανή

2 σε 1 τοπ ρόλο ραγών καπέλων DIN που διαμορφώνει τη μηχανή

ΘΕΩΡΗΣΤΕ η ΕΠΙΧΕΙΡΗΣΗ ότι ΒΙΟΜΗΧΑΝΙΑΣ είναι πεπειραμένη στο σχεδιασμό και την οικοδόμηση του ρόλου μετάλλων διαμορφώνοντας τις μηχανές. Αυτά τα 2 σε 1 ρόλο ραγών DIN που διαμορφώνει τη μηχανή μπορούν να παραγάγουν 2 μεγέθη των τοπ ραγών τμημάτων καπέλων σε 1 μηχανή. Το κύριο υλικό εφαρμόσιμο είναι οι ελασματοποιημένες εν ψυχρώ γαλβανισμένες σπείρες χάλυβα με το πάχος 0.81.5mm. Εκτός από το τοπ τύπο καπέλων, τον οποίο επίσης γνωστός ως ωμέγα τύπος, μπορούμε να κάνουμε να επεξεργαστεί στη μηχανή για την παραγωγή βασισμένης απαίτησης των πελατών τμημάτων ραγών τμημάτων Γ και Γ της στις ράγες.

Τοπ σχέδιο ραγών τύπων καπέλων

Αυτό το σχέδιο είναι για την αναφορά μόνο, το τελικό σχέδιο θα βασιστεί στα σχέδια και την απαίτηση σχεδιαγράμματος των πελατών.

1. Υλικός τύπος: ελασματοποιημένες εν ψυχρώ σπείρες χάλυβα, γαλβανισμένες σπείρες χάλυβα, 235-345Mpa

2. Υλικό πάχος: 0.81.5mm

3. Πλάτος σπειρών: σύμφωνα με το σχέδιο σχεδιαγράμματος των πελατών

Διάγραμμα ροής σχεδιαγράμματος και εργασίας μηχανών

Ροή εργασίας: Decoiling και ισοπέδωση -> σερβο σίτιση και punching -> ταΐζοντας και καθοδηγώντας -> διαμόρφωση ρόλων-> κόβοντας στο μήκος -> συλλέγοντας

Κύριες τεχνικές παράμετροι:

1. Decoiler: 2Ton decoiler/3Ton decoiler decoiler

2. Ισοπεδώνοντας μονάδα: κύλινδρος 7 decoiler, 1.5kw για την ισοπέδωση

3. Punching μονάδα: υδραυλική punching μονάδα, 11kw για punching

4. Υλικό punching των φορμών: Cr12Mov, HRC58-62

5. Ρόλος που διαμορφώνει τα βήματα: 14 βήματα

6. Υλικό των άξονων: 40Cr, 70mm στη διάμετρο, HB220-260

7. Υλικό των κυλίνδρων: GCr15, HRC58-62

8. Δύναμη για το ρόλο που διαμορφώνει: 7.5kw

9. Ταχύτητα γραμμών: 6-8m/min

10. Κίνηση και μετάδοση: ηλεκτρικά κίνηση μηχανών μέσω της αλυσίδας και των αλυσσοτροχών

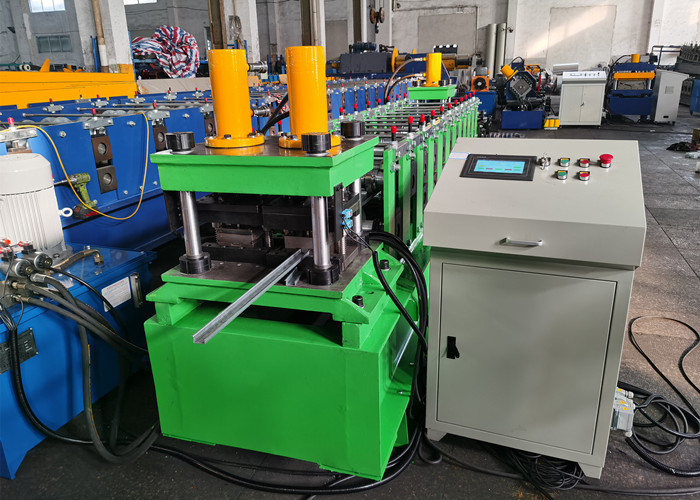

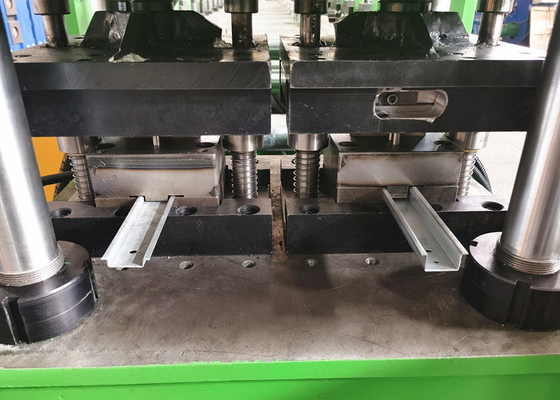

11. Τέμνων τύπος: υδραυλική κοπή μετά από τη διαμόρφωση ρόλων

12. Τέμνουσα δύναμη: 5.5kw

13. Υλικό των τεμνουσών φορμών: Cr12Mov, HRC58-62

14. Τέμνουσα ανοχή μήκους: +/--1.5mm

15. Σύστημα ελέγχου: Σύστημα ελέγχου PLC, εμπορικό σήμα της Panasonic

Εάν χρειάζεστε περισσότερες πληροφορίες μηχανών, παρακαλώ μας ελάτε σε επαφή με άμεσα.
