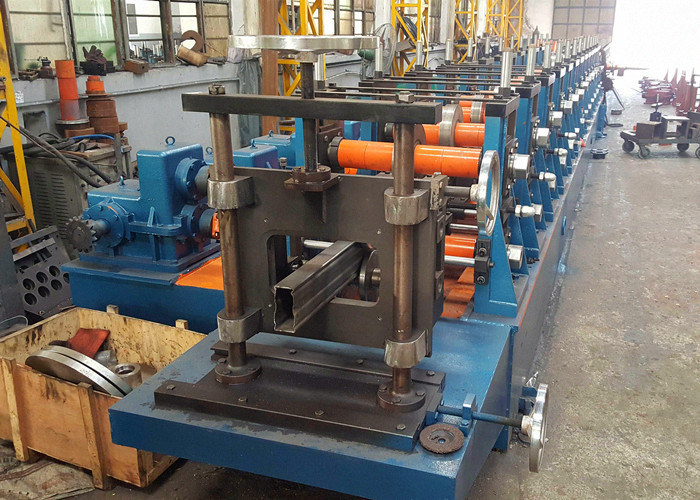

Μόνος ρόλος ακτίνων τύπων κλειδαριών που διαμορφώνει τη μηχανή, Rollforming υπέρ-ακτίνων εξοπλισμός

Μόνος ρόλος ακτίνων τύπων κλειδαριών που διαμορφώνει τη μηχανή, Rollforming υπέρ-ακτίνων εξοπλισμός

Συνοπτική περιγραφή

Η ακτίνα τύπων μόνος-κλειδαριών είναι ένας νέος σχεδιασμένος τύπος για το σύστημα αποθήκευσης. Οι προηγούμενες ακτίνες κιβωτίων είναι συρραμμένες με δύο τμήματα γ, τα οποία χρειάζονται δύο βήματα για να παραγάγουν μια ακτίνα. Το πρώτο βήμα είναι να κυληθούν τα τμήματα εντύπου γ, και αφετέρου η μηχανή συρραφής συνδυάζει τα δύο τμήματα σε μια ακτίνα τύπων παραθύρων. Η μηχανή ακτίνων τύπων μόνος-κλειδαριών είναι μια πλήρως αυτόματη γραμμή παραγωγής που αρχίζει από τις σπείρες που ξετυλίγουν στα τελικά προϊόντα που τρέχουν έξω.

Ακτίνα παραθύρων τύπων μόνος-κλειδαριών και παραδοσιακή ακτίνα παραθύρων

Η ακτίνα τύπων μόνος-κλειδαριών είναι μια πρόσφατα σχεδιασμένη ακτίνα που μπορεί να σώσει το υλικό και το κόστος εργασίας. Η ικανότητα της ακτίνας τύπων μόνος-κλειδαριών θα είναι 88%-90% των παραδοσιακών συρραμμένων ακτίνων παραθύρων με το ίδιο υλικό πάχος.

Ολόκληρο σχεδιάγραμμα τμημάτων και μηχανών γραμμών

1. Decoiler

2. Ταΐζοντας και καθοδηγώντας μονάδα

3. Ισοπεδώνοντας μονάδα

4. Ρόλος που διαμορφώνει το μύλο

5. Τέμνουσα μονάδα

6. Πίνακας συλλογής

7. Ηλεκτρικό σύστημα ελέγχου

8. Σύστημα Drive κιβωτίων εργαλείων

9. Υδραυλικό σύστημα

1. Κατεύθυνση γραμμών: αριστερό στο δικαίωμα

2. Διαδικασία εργασίας: --και καθοδήγηση-->roll διαμόρφωση----προϊόν >final

Χαρακτηριστικά γνωρίσματα μηχανών

• Ικανός για τις ακτίνες με 1.5mm σε 2.0mm παχιά
• Με το σύστημα ελέγχου PLC, ολόκληρη η γραμμή είναι αυτόματη με την εύκολη λειτουργία
• Ηλεκτρικά καθοδηγούμενος μέσω του κιβωτίου εργαλείων και της καθολικής ένωσης
• Καλή ποιότητα της επιφάνειας προϊόντων και της μεγάλης ευθύτητας
• Υψηλή ακρίβεια του τέμνοντος μήκους
• Όλο το υλικό κυλίνδρων είναι GCR15 με τη θερμική επεξεργασία και χρώμιο που καλύπτεται
• Η συνεχής παραγωγή με τη διακοπή πετάγματος, ταχύτητα γραμμών είναι περ. 20m/min
