| μηχανή: | Ωμέγα ρόλος σχεδιαγράμματος χάλυβα που διαμορφώνει τη μηχανή | Ταχύτητα: | 30-40m/min |
|---|---|---|---|
| Διαμόρφωση των βημάτων: | 10 βήματα | Οδηγώ: | Drive κιβωτίων εργαλείων |
| Υψηλό φως: | Στήριγμα μετάλλων και ρόλος διαδρομής που διαμορφώνει τη μηχανή,στήριγμα που κατασκευάζει τη μηχανή |
||
Συνοπτική περιγραφή
Αυτός ο ρόλος που διαμορφώνει τη μηχανή σχεδιάζεται για να παραγάγει το ωμέγα τμήμα σχεδιαγράμματος χάλυβα. Η ταχύτητα αυτής της μηχανής μπορεί να φθάσει μέχρι 30-40m/min σύμφωνα με τις απαιτήσεις των πελατών. Το σχέδιο αυτής της μηχανής υψηλής ταχύτητας είναι αρκετά διαφορετικό από εκείνη την μηχανή με την κοινή ταχύτητα 10-15m/min.
Σχέδιο του ωμέγα τμήματος υψηλής ταχύτητας που διαμορφώνει τη μηχανή
|
> 3Ton διπλός-επικεφαλής αυτόματο Decoiler ......... |
........................................................................... 1 μονάδα |
|
> Ρόλος που διαμορφώνει το μύλο με το Drive κιβωτίων εργαλείων .......... |
........................................................................... 1 μονάδα |
|
> Σερβο διακοπή πετάγματος ...................................... |
........................................................................... 1 μονάδα |
|
> Αυτόματος στοιβαχτής ................................................ |
........................................................................... 1 μονάδα |
|
> Σύστημα ελέγχου PLC ..................................... |
........................................................................... 1 μονάδα |
|
> Υδραυλικό σύστημα .......................................... |
........................................................................... 1 μονάδα |
|
> Σύστημα υδρόψυξης και λίπανσης ........ |
........................................................................... 1 μονάδα |
Drive κιβωτίων εργαλείων
Ειλικρινά, το κοινό σχέδιο μηχανών της κίνησης αλυσίδων και η στάση για να κόψουν τον τύπο δεν μπορούν να ικανοποιήσουν την απαίτηση υψηλής ταχύτητας 30-40m/min. Αντ' αυτού, χρησιμοποιούμε την κίνηση κιβωτίων εργαλείων και την πετώντας τέμνουσα συσκευή ως εναλλακτική λύση, οι οποίοι όχι μόνο καλύπτουν την απαίτηση ταχύτητας αλλά και κάνουν τη μηχανή να τρέξει το σταύλο σε μια τέτοια υψηλή ταχύτητα.
Σύστημα υδρόψυξης και λίπανσης
Επίσης, εξοπλίζουμε ένα σύνολο συστήματος υδρόψυξης και λίπανσης για αυτήν την μηχανή. Αυτό το σύστημα μπορεί πολύ να μειώσει την ένδυση της υλικής επιφάνειας που προκαλείται από το ρόλο που τρέχει με υψηλή ταχύτητα.
Σχεδιάγραμμα ολόκληρου του ρόλου που διαμορφώνει τη γραμμή
1. Κατεύθυνση εργασίας: από τα αριστερά προς τα δεξιά
2. Διαδικασία εργασίας: --διαμόρφωση ρόλων--κοπή--παραγωγή τελικών προϊόντων
Κύριος ρόλος που διαμορφώνει τις τεχνικές παραμέτρους
|
1. |
Δομή μηχανών: ενωμένη στενά βάση μηχανών ακτίνων χάλυβας, στάση ρόλων στυλοβατών οδηγών που βιδώνεται στη βάση μηχανών |
|
2. |
Υλικό πάχος: 0.81.0mm |
|
3. |
Διαμόρφωση των βημάτων: 10 βήματα |
|
4. |
Διαμόρφωση της ταχύτητας: 30-40m/min |
|
5. |
Δύναμη κύριων μηχανών: 15kw |
|
6. |
Υλικό ρόλων: No.45 χάλυβας, που αποσβήνει και που μετριάζει, επιφάνεια με το επιχρωμιωμένο καλυμμένο πάχος περισσότερο από 0.05mm |
|
7. |
Υλικό άξονων: 40Cr |
|
8. |
Κοπή: υδραυλική κοπή, σερβο διακοπή πετάγματος |
|
9. |
Υδραυλική δύναμη: 5.5kw |
|
10. |
Δύναμη σερβο μηχανών: 2.2kw |
|
11. |
Τέμνον υλικό λεπίδων: Cr12Mov, HRC58-62 |

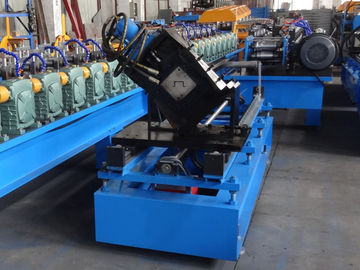

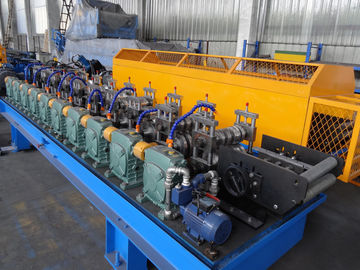

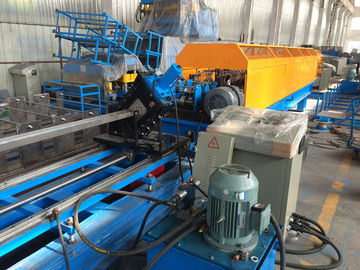

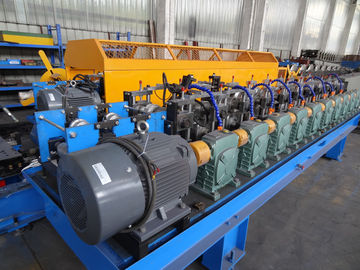

Εικόνες μηχανών
