Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Κύρια δύναμη: | 5.5Kw | Τέμνουσα δύναμη: | 4Kw |
---|---|---|---|
Διαμόρφωση των βημάτων: | 20 βήματα | Υλικό: | Γαλβανισμένος χάλυβας, ντυμένος χρώμα χάλυβας |
Τροφοδοσία: | 380V / 50HZ/3Phase | Εξουσιοδότηση μηχανών: | 24 μήνες |
Υψηλό φως: | ρόλος φύλλων υλικού κατασκευής σκεπής που διαμορφώνει τη μηχανή,ρόλος σχεδιαγράμματος που διαμορφώνει τη μηχανή |

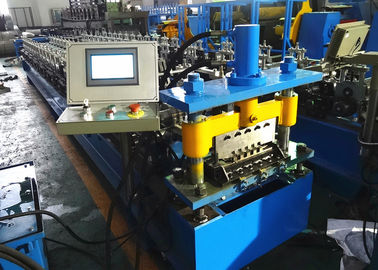

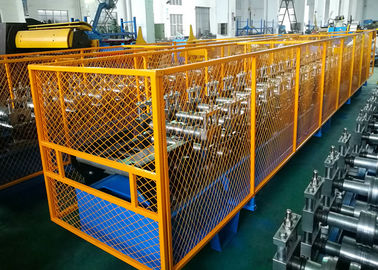

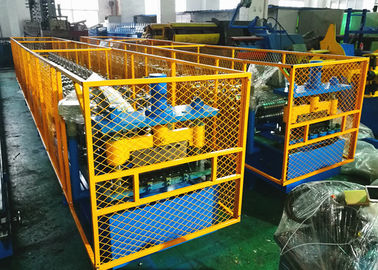

Κρύος ρόλος επιτροπής τοίχων χάλυβα χρώματος που διαμορφώνει τη μηχανή για το τραπεζοειδές σχεδιάγραμμα
Συνοπτική περιγραφή
Αυτός ο προσαρμοσμένος τραπεζοειδής ρόλος φύλλων επιτροπής τοίχων που διαμορφώνει τη μηχανή τοποθετεί το μοναδικό σχέδιο με τη μηχανή και το σύστημα ελέγχου PLC μέσα της βάσης μηχανών. Ελεγχόμενο από το σύστημα ελέγχου PLC της Panasonic, είναι εύκολο για τους χρήστες να ενεργοποιήσουν τη μηχανή.
Οι χρήστες πρέπει μόνο να εισαγάγουν τα σχετικά στοιχεία παραγωγής όπως το τέμνον μήκος, τέμνουσα ποσότητα, η μηχανή θα αρχίσει και θα σταματήσει όταν τέρμα. Και μόνο ένας εργαζόμενος μπορεί καλά να πάρει την ευθύνη για ολόκληρη τη γραμμή.
Χαρακτηριστικό γνώρισμα μηχανών
Κύρια τμήματα μηχανών και διαδικασία εργασίας
Αριθ. | Στοιχείο | Qty |
Ροή της δουλειάς ολόκληρης της γραμμής παραγωγής |
1. | 3Ton Uncoiler | 1 σύνολο | Ξετύλιγμα--καθοδήγηση--διαμόρφωση ρόλων--κοπή--τελικό προϊόν |
2. | Τραπεζοειδές φύλλο Rollformer | 1 σύνολο | |
3. | Υδραυλική τέμνουσα συσκευή | 1 σύνολο | |
4. | Λήψη των πινάκων | 1 σύνολο | |
5. | Ηλεκτρικό σύστημα ελέγχου | 1 σύνολο | |
6. | Υδραυλικό σύστημα | 1 σύνολο |
Κύριες προδιαγραφές
1. Η πρώτη ύλη να είναι ρόλος που διαμορφώνεται μπορεί: γαλβανισμένη σπείρα χάλυβα, προβερνικωμένες σπείρες χάλυβα
2. Υλικό πάχος: 0.3mm 0.6mm
3. Πλάτος σίτισης: 406mm
4. Βάθος: 18mm ± 1mm
5. Απόσταση πισσών: 40mm ± 1mm
6. Πλάτος κάλυψης: 161mm ± 5mm
7. Εφαρμογή: χρησιμοποιημένος όπως εξωτερικές ή εσωτερικές επιτροπές τοίχων
1. Βάση μηχανών: Ενωμένη στενά χάλυβας δομή ακτίνων Χ
2. Στάσεις κυλίνδρων: στάσεις κυλίνδρων τύπων οδηγός-στυλοβατών
3. Βάρος μηχανών: περ. 4-6tons σύμφωνα με το τελικό σχέδιο μηχανών
4. Διαστάσεις μηχανών: 10m * 1.2m * 1.5m (Λ * W * Χ)
1. Σύστημα ελέγχου: Σύστημα ελέγχου PLC, Panasonic, Siemens, Mitsubishi ή όπως απαιτείται
2. Κίνηση κίνησης: από την κίνηση αλυσίδων
3. Σταθμοί κυλίνδρων: 20 σταθμοί
4. Ταχύτητα μηχανών: 12-15m/min
5. Κεντρικός αγωγός που διαμορφώνει τη δύναμη: 5.5kw
6. Υδραυλική δύναμη: 4kw

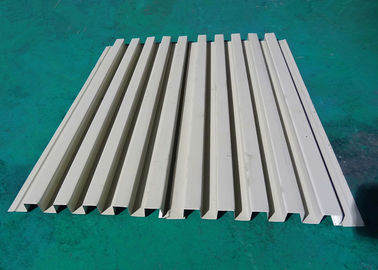

Σχέδιο σχεδιαγράμματος και τελικό προϊόν για την αναφορά
