Συνοπτική περιγραφή

Τα ζαρωμένα φύλλα χρησιμοποιούνται ευρέως ως επιτροπές υλικού κατασκευής σκεπής χάλυβα και επένδυσης τοίχου στα εμπορικά, βιομηχανικά και κατοικημένα κτήρια. Θεωρήστε τα σχέδια επιχείρησης βιομηχανίας και τα rollformers κατασκευών για το τυποποιημένο 762mm ζαρωμένο φύλλο, το βαθύ ζαρωμένο φύλλο και το μίνι ζαρωμένο φύλλο σύμφωνα με την ειδική απαίτηση. Όπως άλλο φύλλο υλικού κατασκευής σκεπής που διαμορφώνει τη μηχανή, αυτή η βαθιά ζαρωμένη γραμμή παραγωγής φύλλων αποτελείται από το decoiler, κυλά τη διαμόρφωση του μύλου, της υδραυλικής τέμνουσας μονάδας, του ηλεκτρικού συστήματος κίνησης αλυσίδων, του συστήματος ελέγχου PLC, κ.λπ.

Βαθύ ζαρωμένο σχέδιο σχεδιαγράμματος για την αναφορά

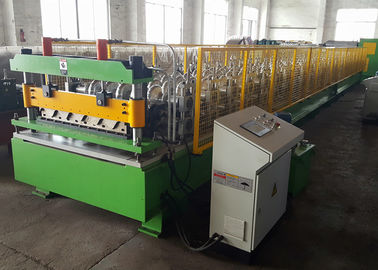

Κύρια μέρη που περιλαμβάνονται σε αυτόν τον βαθύ ζαρωμένο ρόλο φύλλων που διαμορφώνει τη γραμμή

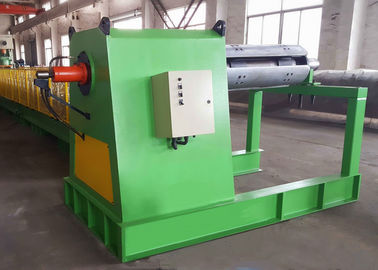

5Ton υδραυλικό Decoiler Ρόλος που διαμορφώνει το μύλο Υδραυλική τέμνουσα μονάδα Σύστημα Drive αλυσίδων Σύστημα ελέγχου PLC Υδραυλικό σύστημα Έξοδος που λαμβάνει τον πίνακα

Πλεονεκτήματα μηχανών

• Αυτόματη γραμμή με την εύκολη λειτουργία: με το σύστημα ελέγχου PLC, οι χρήστες πρέπει μόνο να κλειδώσουν στα σχετικά στοιχεία παραγωγής όπως το τέμνουσες μήκος και η ποσότητα, κατόπιν η μηχανή θα τρέξει αυτόματα από τελικών προϊόντων.
• Ο χάλυβας ακτίνων Χ ένωσε στενά το υπόγειο μηχανών με τις μεμονωμένες στάσεις κυλίνδρων που αμπαρώθηκαν για να διαμορφωθεί η κύρια δομή. Η επιφάνεια αφής των στάσεων βάσεων και κυλίνδρων μηχανών υποβάλλεται σε επεξεργασία από CNC τη μηχανή άλεσης για την υψηλή ακρίβεια θέσης.
• Μακριά ζωή υπηρεσιών: Όλοι οι κύλινδροι είναι για υψηλής αντοχής και επιχρωμιωμένος για να αποφύγουν το rustiness. Όλα τα ηλεκτρικά και υδραυλικά στοιχεία επιλέγονται από το διάσημο εμπορικό σήμα με υψηλό - ποιότητα.
• Ακριβής τέμνουσα ανοχή μήκους: εξοπλίστε με τον κωδικοποιητή για το μήκος που μετρά και η κόβοντας ανοχή είναι +/--1mm.
• Ασφάλεια προστατευτική: Ο ρόλος που αποτελεί το μέρος καλύπτεται με το προστατευτικό πλέγμα η τέμνουσα μονάδα είναι χρωματισμένη κίτρινος για την προειδοποίηση.

Κύριες τεχνικές παράμετροι μηχανών

1. Εφαρμόσιμο υλικό: Γαλβανισμένες σπείρες χάλυβα, σπείρες PPGI, σπείρες PPGL

2. Υλικό πάχος: υψηλής αντοχής υλικό 0.20.5mm ήπιος χάλυβας 0.30.7mm

3. Δύναμη κύριων μηχανών: 7.5kw

4. Διαμόρφωση των βημάτων: 27 βήματα

5. Διαμόρφωση της ταχύτητας: 10-15m/min

6. Υδραυλική δύναμη: 4kw

7. Σύστημα ελέγχου: Σύστημα ελέγχου της Panasonic (Siemens, εμπορικό σήμα της Mitsubishi είναι προαιρετική)

8. Υλικό άξονων: 40Cr διάμετρος: 75mm

9. Υλικό κυλίνδρων: No.45 χάλυβας (ASTM1045), θερμική επεξεργασία επιφάνεια το σκληρό χρώμιο που καλύπτεται με

10. Τέμνον υλικό λεπίδων: Cr12Mov, HRC58-62

Θεωρήστε η επιχείρηση ότι βιομηχανίας είναι επαγγελματική στο κρύο rollformer σχεδιάζοντας και κατασκευαστικός, παρακαλώ μας ελάτε σε επαφή με για περισσότερες λεπτομέρειες μηχανών.
