Άλλο όνομα: | Γ Purlin και Rollforming Purlin σίγμα εξοπλισμός | εφαρμογή: | Για την παραγωγή 100-350 γ purlins και σίγμα purlins |
---|---|---|---|
Διαμόρφωση των στάσεων: | ρόλος 21 που διαμορφώνει τα βήματα | Οδηγώ: | Κίνηση αλυσίδων |
Μεταστροφή σχεδιαγράμματος: | Χειρωνακτική αλλαγή | το μέγεθος ρυθμίζει: | Αυτόματα ρυθμίστε |
Υψηλό φως: | purlin c&z που διαμορφώνει τη μηχανή,purlin που κατασκευάζει τη μηχανή |
Ανταλλάξιμος ρόλος Purlin που διαμορφώνει τη μηχανή για το Γ Purlin και το σχεδιάγραμμα σίγμα
Περιγραφή
Αυτός ο ρόλος μετάλλων που διαμορφώνει τη μηχανή είναι μια πλήρης γραμμή παραγωγής για την γ-μορφή κατασκευής purlins και την σίγμα-μορφή purlins με το πλάτος Ιστού από 100mm σε 350mm. Ολόκληρη η γραμμή αποτελείται από 3Ton uncoiler, leveller, punching τη μονάδα, τη pre-cutting συσκευή, τους σταθμούς κυλίνδρων, που λαμβάνουν τους πίνακες, κ.λπ.
Διαδικασία εργασίας
Ξετύλιγμα -- Σίτιση και καθοδήγηση -- ισοπέδωση -- punching -- κοπή -- διαμόρφωση ρόλων -- τελικό προϊόν
Πλεονεκτήματα μηχανών
Κύριες τεχνικές παράμετροι μηχανών
Αριθ. | Στοιχείο | Τεχνικές παράμετροι |
1. | Υλικές πληροφορίες |
1. Πρώτη ύλη: γαλβανισμένες σπείρες, ελασματοποιημένες εν ψυχρώ σπείρες χάλυβα 2. Υλικό πάχος: 1.53.0mm 3. Δύναμη παραγωγής: 235Mpa στο MPA 345 |
2. | Decoiler |
1. Τύπος: με ηλεκτρικό να ξετυλίξει και την υδραυλική επέκταση 2. Ικανότητα φόρτωσης: 3000kgs |
3. | Ισοπεδώνοντας συσκευή |
1. Τύπος: ισοπέδωση 5 κυλίνδρων, επάνω 2 κύλινδρος, κατώτατο σημείο 3 κύλινδροι 2. Διάμετρος της ισοπέδωσης των κυλίνδρων: 90mm |
4. | Προ-διάτρηση και Pre-Cutting |
1. Υδραυλικές punching και κοπή: στάση που τρυπούν με διατρητική μηχανή και περικοπή 2. Υδραυλική δύναμη: 22kw 3. Υλικό punching των φορμών: Cr12Mov με τη θερμική επεξεργασία 4. Υλικό της τέμνουσας λεπίδας: Cr12 χάλυβας φορμών |
5. | Διαμόρφωση ρόλων |
1. Ρόλος που διαμορφώνει τους σταθμούς: 21 σταθμοί 2. Ρόλος που διαμορφώνει την ταχύτητα: 0-15m/min 3. Δύναμη κύριων μηχανών: 15kw 4. Διάμετρος των άξονων: 70mm 5. Υλικό των κυλίνδρων: Gcr15 φέρων χάλυβας |

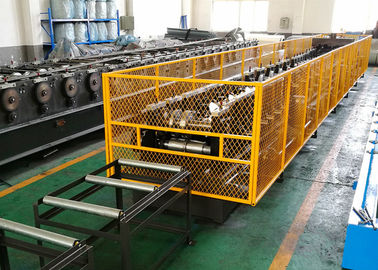

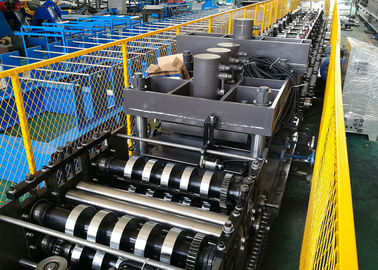

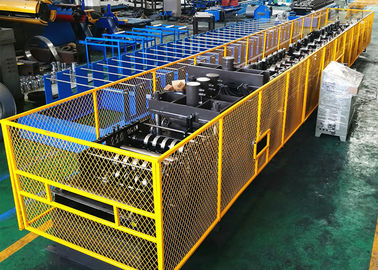

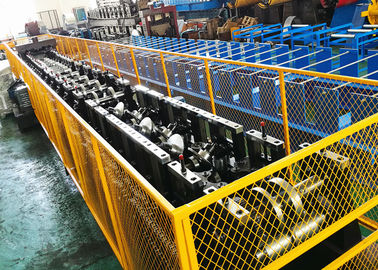

Σχεδιάγραμμα μηχανών και τελικό προϊόν για την αναφορά
Εάν πρόκειται να αρχίσετε έναν νέο ρόλο τη γραμμή, παρακαλώ μας ελάτε σε επαφή με!
