CZ100 - ρόλος 300 Purlin που διαμορφώνει τον αυτόματο διευθετήσιμο τύπο μηχανών

CZ100-300 η αλλαγή του CZ Purlin πέρα από Rollforming τη γραμμή με αυτόματο ρυθμίζει

  Περιγραφή

Η μηχανή κατασκευής purlin του CZ μπορεί να παραγάγει και την Ευρώπη-μορφή και την ζεντ-μορφή purlins κοντά ρυθμίζει τις κατευθύνσεις των κυλίνδρων. Και οι δύο πλευρές των στάσεων κυλίνδρων είναι σε θέση να κινηθούν μέσα έξω μέσω του γραμμικού οδηγού αυτόματα για το ρόλο διαμορφώνοντας purlins με τις μεταβλητές διαστάσεις C100, C150, C200, C250, C300, Z100, Z150, Z200, Z250 και Z300.

Διαδικασία εργασίας

Σπείρα χάλυβα που φορτώνει στο decoiler--να ξετυλίξει σπειρών--υλική ισοπέδωση--προ-τρυπώντας με διατρητική μηχανή τρύπες--pre-cutting το υλικό στο απαραίτητο μήκος--ρόλος που διαμορφώνει στη μορφή Γ ή Ζ--τελικά προϊόντα παραγωγής

  Χαρακτηριστικά γνωρίσματα μηχανών

• Αυτόματο σύστημα ελέγχου PLC της Panasonic
• Μπορέστε να τρέξετε το υλικό πάχος από 1.5mm σε 3.0mm και το μέγιστο πάχος μέχρι 4.0mm
• Ηλεκτρικά καθοδηγούμενος μέσω της αλυσίδας και του αλυσσοτροχού
• Υδραυλικά τροφοδοτημένη προ-διάτρηση και pre-cutting συσκευή
• Ενωμένες στενά βάσεων και μηχανών ακτίνων Χ χάλυβας στάσεις κυλίνδρων χυτοσιδήρου
• Όλοι οι κύλινδροι αποτελούνται από υψηλής αντοχής υλικό GCr15 και επιχρωμιώνονται με το πάχος 0.05mm

  Σχέδιο και μετρήσεις

  Κύριες τεχνικές προδιαγραφές

1. Το υλικό να είναι ρόλος που διαμορφώνεται μπορεί: σπείρες χάλυβα άνθρακα, γαλβανισμένες σπείρες χάλυβα

2. Υλικό πάχος: 1.5mm 3.0mm

3. Υλική δύναμη: 235Mpa σε 345Mpa

4. Σύστημα ελέγχου: Σύστημα ελέγχου PLC

5. Κίνηση: μέσω της αλυσίδας και του αλυσσοτροχού

6. Σταθμοί κυλίνδρων: 20 σταθμοί σύμφωνα με τα συγκεκριμένα σχεδιαγράμματα

7. Διαμόρφωση της δύναμης: 15kw

8. Διαμόρφωση της ταχύτητας: 12-15m/min Η ταχύτητα γραμμών είναι περ. 6-8m/min

9. Υδραυλική δύναμη: 7.5kw

10. Το μέγεθος ρυθμίζει τη δύναμη: 1.5kw * 2

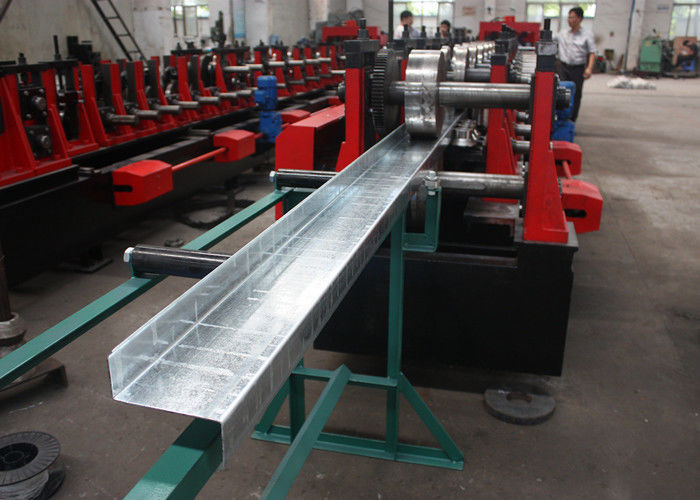

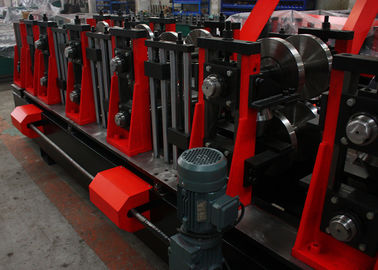

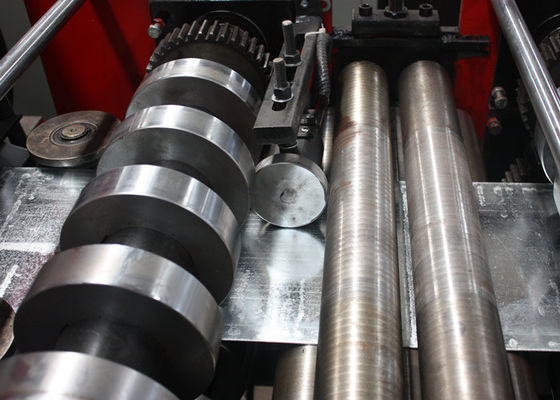

  Σχεδιάγραμμα και λεπτομερείς εικόνες Rollforming του CZ Purlin της γραμμής
