εφαρμογή: | Για την παραγωγή των βαρέων καθηκόντων όρθιων ραφιών | Το πλάτος ρυθμίζει: | αυτόματος ρυθμίστε |
---|---|---|---|
Κίνηση κίνησης: | Drive κιβωτίων εργαλείων | Τέμνων τύπος: | Διακοπή πετάγματος |
Κεντρικός αγωγός που διαμορφώνει τη δύναμη: | 30kw | σερβομηχανισμό με κινητήρα: | 2.2kw |
Υψηλό φως: | κυλώντας μηχανή ραφιών,Ψυχρός μηχανή ρολλών |
Rollforming ραφιών τύπων κασετών όρθιος κρύος εξοπλισμός με τη σερβο διακοπή πετάγματος
Περιγραφή
Αυτή η μηχανή χρησιμοποιείται για να παραγάγει τα βαρέων καθηκόντων όρθια ράφια για το βασανίζοντας και τοποθετώντας σε ράφι σύστημα αποθηκών εμπορευμάτων. Το κύριο υλικό να είναι ρόλος που διαμορφώνεται μπορεί είναι σπείρες χάλυβα 1.52.5mm παχιές γαλβανισμένες και ελασματοποιημένες εν ψυχρώ σπείρες χάλυβα.
Πλεονεκτήματα μηχανών
Τους υιοθετημένους σταθμούς κυλίνδρων τύπων κασετών, αυτή η μηχανή μπορούν να αλλάξουν εύκολα για την παραγωγή ενός άλλου σχεδιαγράμματος. 4 staions κυλίνδρων ή 6 σταθμοί κυλίνδρων βιδώνονται σε έναν κοινής βάσης δεδομένου ότι μια την κασέτα, χρήστες πρέπει μόνο να ανυψώσει την κασέτα αντί της αποσύνθεσης κάθε σταθμού κυλίνδρων κατά αλλαγή σε μια άλλη παραγωγή σχεδιαγράμματος.
Ολόκληρη η ταχύτητα γραμμών μπορεί να φθάσει σε μέχρι 15m σε 20m/min με μια σερβο διακοπή πετάγματος. Η κοινή τέμνουσα συσκευή είναι στάση για να κόψει τη συσκευή όταν μέσα που άλλα το μέρη της μηχανής σταματούν κατά κοπή. Εάν οι πελάτες έχουν την απαίτηση της υψηλής παραγωγής της παραγωγής, προτείνουμε μια σερβο διακοπή πετάγματος ή μια πνευματική διακοπή πετάγματος.
Κύρια συστατικά ολόκληρης της όρθιας γραμμής παραγωγής ραφιών
Αριθ. | Κύρια μέρη | Ποσότητα | |
1. | 3Ton υδραυλικό Decoiler | 1 σύνολο | |
2. | 9-κύλινδρος Leveller | 1 σύνολο | |
3. |
Όρθιο ράφι Rollformer |
Οδηγός σίτισης εισόδων |
2 σύνολα για τα διαφορετικά σχεδιαγράμματα (ο τύπος) |
Ρόλος που διαμορφώνει τους σταθμούς | |||
Straightener της Τουρκίας | |||
4. | Σερβο διακοπή πετάγματος | 1 σύνολο | |
5. | Πίνακας παραγωγής | 2 σύνολα | |
6. | Ηλεκτρικό γραφείο ελέγχου | 1 σύνολο | |
7. | Υδραυλικός σταθμός | 2 σύνολα |
Κύριες τεχνικές παράμετροι
1. Διαμορφωμένο υλικό: 1.5mm, 2.0mm, σπείρες χάλυβα 2.5mm παχιές γαλβανισμένες, ελασματοποιημένες εν ψυχρώ σπείρες χάλυβα
2. Διαμορφωμένα όρθια σχεδιαγράμματα: 2 σχεδιαγράμματα εξαρτώνται από το σχέδιο των πελατών
3. Ολόκληρη ταχύτητα γραμμών: 15-20m/min
4. Σταθμοί κυλίνδρων: 22 σταθμοί
5. Κεντρικός αγωγός που διαμορφώνει τη δύναμη: 30kw

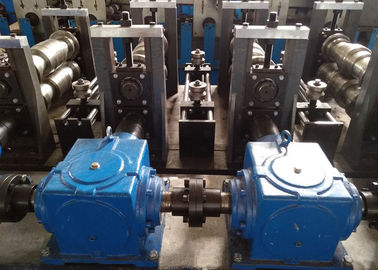

6. Κίνηση κίνησης: κίνηση κιβωτίων εργαλείων
7. Τέμνων τύπος: σερβο διακοπή πετάγματος υδραυλική τέμνουσα συσκευή λεπίδων
8. Δύναμη σερβο μηχανών: 2.2kw
9. Δύναμη για την κοπή: 7.5kw
10. Σύστημα ελέγχου: Σύστημα ελέγχου PLC της Panasonic (το PLC Siemens είναι προαιρετικό)
Όρθια σχεδιαγράμματα ραφιών για την αναφορά

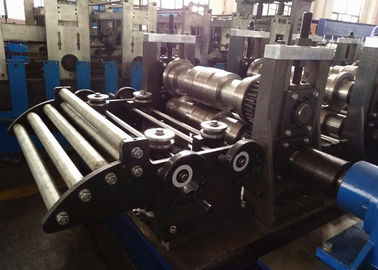

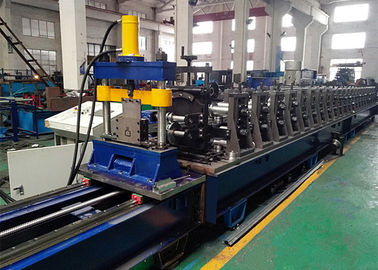

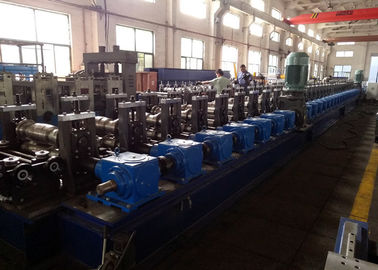

Περισσότερες εικόνες μηχανών
Δομή σταθμών κυλίνδρων--Σταθμοί κυλίνδρων τύπων κασετών/τύπος Rafted
